Decoración de órganos ornamentales con Cinema 4D

Muchos de los órganos históricos son imponentes por sí solos y adornados con una ornamentación intrincada e impresionante. Todavía hoy se construyen órganos con laboriosas decoraciones. Se están utilizando técnicas modernas para crear estos complejos diseños, que de otro modo sería prohibitivamente caro de producir.

Cuando se encargó a la firma Orgel Mayer la construcción de un nuevo órgano para la filarmónica de Penza, Rusia, se buscaron nuevos métodos para la creación de diversos elementos de la decoración del órgano. El órgano fue diseñado y construido utilizando métodos tradicionales, pero las decoraciones fueron modeladas por primera vez en 3D y el fresado de la madera utilizando avanzadas máquinas de fresado. 3D Holzdesign de Alemania, que cuenta con numerosos años de experiencia en este campo, fue el encargado de crear los elementos decorativos de madera. 3D Holzdesign se especializa en la creación de elementos de madera que no son fáciles de producir. Andreas Weinzierl de 3D Holzdesign trabajó varios años para desarrollar un método de fresado a partir de modelos virtuales en 3D. Andreas es capaz de utilizar plantillas virtuales para fresar objetos de madera, que es exactamente lo que Orgel Mayer necesitaba para su proyecto.

En cuanto a la parte técnica, todo lo que se necesitaba eran los diseños virtuales. Antiguamente, el escultor tallaba la madera cuidadosamente a partir de bocetos. El diseño ornamental fue creado por el equipo de los estudios Augenpulver en Wiesbaden, Alemania, que se especializa en el diseño 3D. Paul Kramer y su equipo crearon los diseños sobre la base de un modelo CAD a escala del órgano. "El modelo CAD del órgano fue importado fácilmente a Cinema 4D", Paul recuerda: "después de lo cual hemos creado modelos básicos de las áreas en cuestión, que fueron esculpidos con las herramientas de escultura de Cinema 4D".

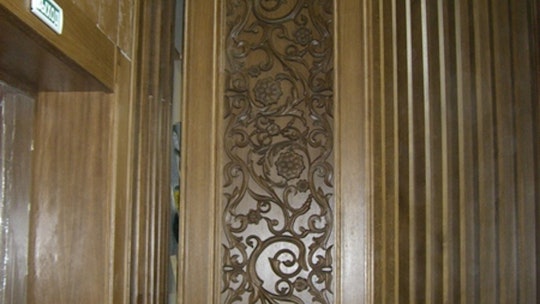

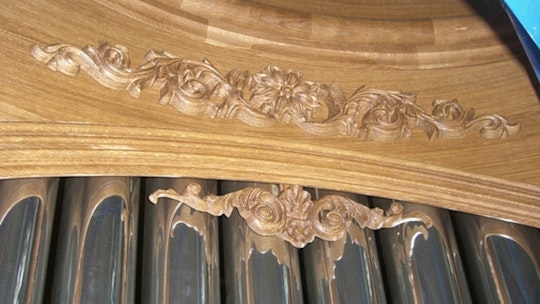

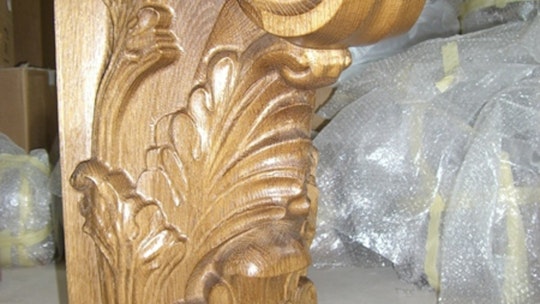

3D Holzdesign tomó los modelos creados por Augenpulver para fresar las formas de los bloques especiales de madera utilizando su conexión exclusiva con la fresadora CNC. La madera era "especial", ya que era vieja y había sido almacenada y secada durante un largo período de tiempo para asegurarse de que su forma se mantendría constante, es decir, sin contracción o distorsión. El mayor de estos bloques de madera estaba valorado en más de 15.000 €. Los diseños terminados sólo podrían colocarse en el órgano acabado, que estaba situado en Penza, Rusia, lo que significaba que no había absolutamente ningún margen para el error! Esto tuvo más de un desafío teniendo en cuenta el hecho de que las limitaciones y características de la máquina de fresado tuvieron que ser tomadas en consideración. El diámetro de la fresadora determinaba el tamaño de la más pequeña posible muesca o rebaje. Cada zarcillo tenía que tener su propia spline guía dentro del modelo, a lo largo de la cual la fresadora pudiera orientarse. También había que considerar los radianes, que definen la movilidad de la máquina de fresado y la posición angular.

"Al final todos estábamos fascinados con las partes fresadas! Tener los modelos virtuales en pantalla es diferente a sostener las piezas terminadas en tus manos. Una experiencia fascinante que solo fue eclipsada por el hecho de no saber si todo encajaría como estaba previsto. Pero todo fue euforia cuando nos llamaron desde Rusia y nos dijeron que todo encajaba perfectamente", recuerda Paul Kramer. "Así que, Cinema 4D es la herramienta perfecta para el trabajo: unidades reales de medida, muy buenas herramientas de importación, herramientas para esculpir, Gestor de Objetos con una excelente visión de Generadores y Deformadores, hizo posible lograr rápidamente los resultados que queríamos", concluye Paul y agrega: "El equipo de Augenpulver espera más proyectos de este tipo".
